SPS-Programmierung: 8 Best Practices für sauberen, wartbaren Code

Praxis-Leitfaden für sauberen, wartbaren SPS-Code mit Siemens TIA Portal: Namenskonventionen, FB/FC-Struktur, Alarmhandling und systematische Fehlersuche.

David Prybisch
15 Min. Lesezeit
SPS-Programmierung: 8 Best Practices für sauberen, wartbaren Code

1.Einleitung

SPS-Programmierung ist mehr als nur Logikbausteine aneinanderreihen. In über 10 Jahren als Automatisierungsingenieur habe ich unzählige SPS-Projekte gesehen – viele davon mit typischen Problemen:

  • Unlesbare Variablennamen wie M0.0, DB1.DBX0.0 oder %MW100
  • Inkonsistente Programmiersprachenmischung – KOP, FUP, AWL und SCL wild durcheinander im selben Projekt
  • Fehlende Dokumentation – der Original-Programmierer hat das Unternehmen längst verlassen

In diesem Artikel teile ich die wichtigsten Best Practices für wartbare SPS-Programme mit Siemens TIA Portal.

2.Warum Best Practices in der SPS-Programmierung?

2.1.Das Problem: Legacy-Code

Typisches Szenario aus meiner Praxis:

Ein Maschinenbauer ruft an: "Unsere Anlage steht. Können Sie helfen?"

Vor Ort die Ernüchterung:

  • Variablennamen wie M0.0, DB1.DBX0.0, %MW100 – niemand weiß, was dahinter steckt
  • KOP, FUP, AWL und SCL wild durcheinander im selben Projekt
  • Keine Kommentare, keine Strukturierung
  • Original-Programmierer hat das Unternehmen vor Jahren verlassen

Die Fehlersuche dauert unnötig lange, weil sich niemand im Code zurechtfindet.

2.2.Die Lösung: Professionelle Programmierung

Strukturierte, wartbare SPS-Programme bringen klare Vorteile:

  • Schnellere Fehlersuche durch sprechende Variablennamen
  • Kürzere Einarbeitungszeit für neue Programmierer
  • Weniger Maschinenstillstände durch bessere Fehlerbehandlung

3.Best Practice 1: IEC 61131-3-Standards konsequent nutzen

IEC 61131-3 ist der internationale Standard für SPS-Programmierung und Pflicht für CE-zertifizierte Maschinen.

3.1.Die 5 Programmiersprachen im Überblick

Norm (IEC)SiemensVerwendungNachteile
LD – Ladder DiagramKOPVerriegelungen, simple LogikUnübersichtlich ab ca. 50 Netzwerken
FBD – Function Block DiagramFUPRegelung, Datenfluss-LogikSchwer wartbar bei großen Programmen
IL – Instruction ListAWLNur noch BestandscodeSeit 2013 als veraltet eingestuft
ST – Structured TextSCLAlgorithmen, Berechnungen, BibliothekenFür reine Verriegelungen weniger anschaulich
SFC – Sequential Function ChartGRAPHAblaufsteuerungen (GRAFCET)Overhead für simple Logik

Achtung, verbreiteter Irrtum: SCL und ST sind dieselbe Sprache — SCL ist Siemens' Implementierung von Structured Text. Wer beide getrennt aufzählt, zählt eine Sprache doppelt und lässt dafür meist AWL weg.

Ausführlich: Welche Sprache sich wofür eignet, wie die Norm-Bezeichnungen zu den Siemens-Namen passen und warum SCL und ST dieselbe Sprache sind, steht im eigenen Artikel Die 5 SPS-Programmiersprachen nach IEC 61131-3.

3.2.Strukturierte Programmierung: Die Pyramide

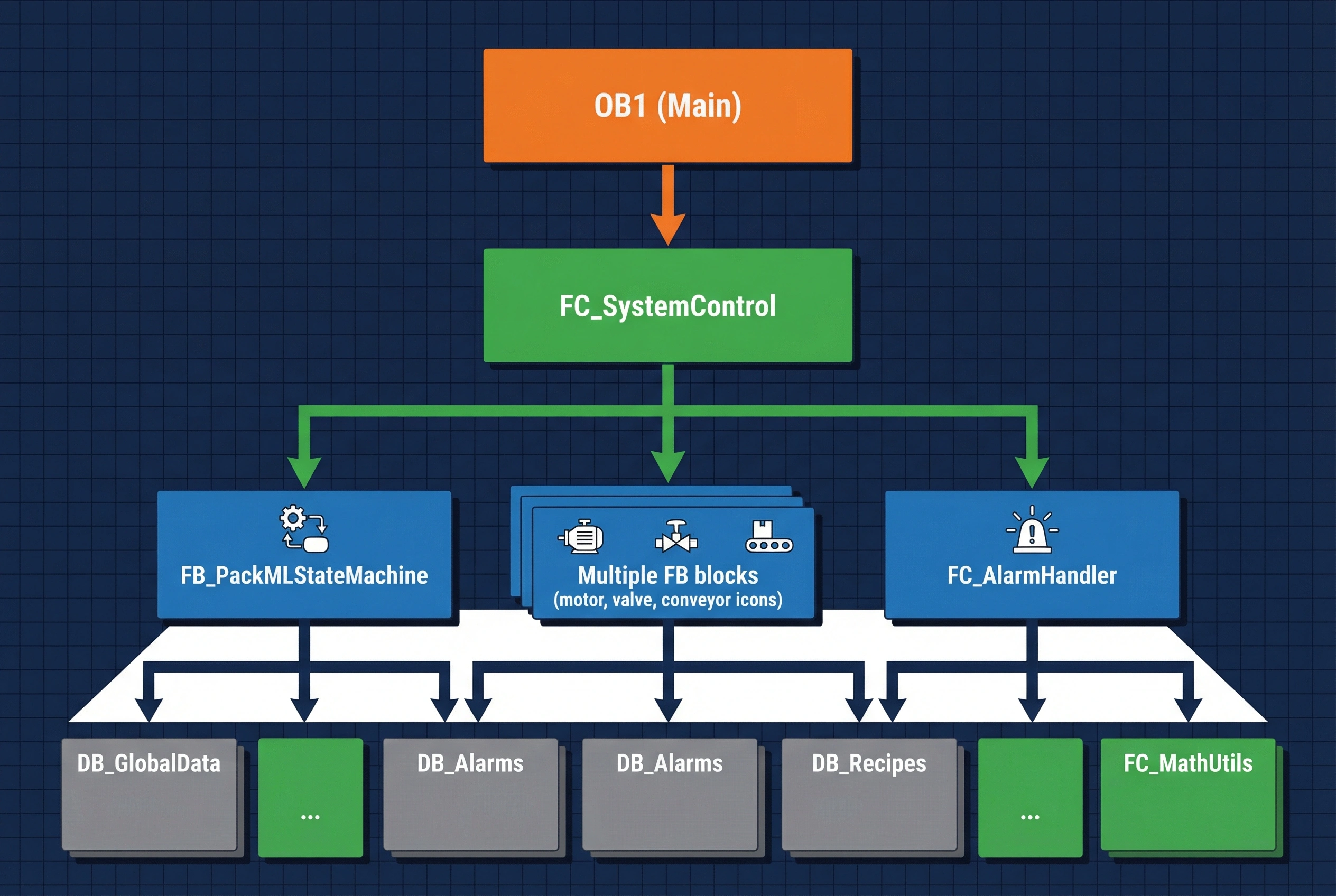

SPS-Programmstruktur: Hierarchische Bausteinarchitektur von OB1 über FC_SystemControl zu Funktionsbausteinen und Datenbausteinen

OB1 (Main)
  └── FC_SystemControl (Betriebsarten)
       ├── FB_PackMLStateMachine (Ablaufsteuerung)
       │    ├── FB_MotorControl (Anlagenteil)
       │    ├── FB_ValveControl (Anlagenteil)
       │    └── FB_ConveyorControl (Anlagenteil)
       └── FC_AlarmHandler (Utility)

Regel: Jede Ebene hat genau EINE klare Verantwortung.

4.Best Practice 2: Namenskonventionen etablieren

4.1.Das Problem: Variable-Namen-Chaos

Negativ-Beispiel (aus der Praxis):

// ❌ SCHLECHT
M0.0    // Was ist das?
DB1.DBX0.0   // Welcher Motor?
%MW100  // Temperatur? Druck?

Positiv-Beispiel:

// ✅ GUT
bMotorPumpMainRun : BOOL;  // Motor Hauptpumpe läuft
iTemperatureTank1 : INT;   // Temperatur Tank 1 in °C
rPressureSetpoint : REAL;  // Sollwert Druck in bar

4.2.Standardisierte Präfixe (Hungarian Notation)

PräfixDatentypBeispiel
bBOOLbMotorRun, bAlarmActive
iINTiCounter, iTemperature
rREALrSpeed, rPressure
sSTRINGsAlarmText, sRecipeName
dtDATE_TIMEdtStartTime, dtLastMaintenance
tTIMEtDelayStart, tCycleTime
udiUDINTudiPartCounter, udiTotalProduction

4.3.Ein/Ausgänge mit Prefix

// Eingänge: ix (Input X)
ixMotorFeedbackRun : BOOL AT %I0.0;  // "x" = Bool
iwTemperatureSensor : WORD AT %IW0;   // "w" = Word

// Ausgänge: qx (Output X)
qxMotorStart : BOOL AT %Q0.0;
qwValvePosition : WORD AT %QW0;

Konsistenz ist König: Entscheiden Sie sich im Team für EINE Konvention und dokumentieren Sie sie.

Ausführlich: Warum eine Präfix-Tabelle allein noch kein Standard ist — und was Schnittstellenvertrag, versionierte Bibliothek und Ausnahmeweg damit zu tun haben — steht im eigenen Artikel SPS-Coding-Standards: von Namenskonventionen zur versionierten Bibliothek.

5.Best Practice 3: Funktionsbausteine vs. Funktionen richtig einsetzen

5.1.Funktionsbausteine (FB) - Zustandsbehaftet

Wann verwenden?

  • Anlagenteile mit Zustand (Motor, Ventil, Förderband)
  • Alarm-Handler
  • State-Machines

Beispiel: Motor-Steuerung

FUNCTION_BLOCK FB_MotorControl
VAR_INPUT
  bStart : BOOL;        // Startbefehl
  bStop : BOOL;         // Stoppbefehl
  bFeedback : BOOL;     // Rückmeldung Motor läuft
END_VAR

VAR_OUTPUT
  qxStart : BOOL;       // Ausgang Motorstart
  bRunning : BOOL;      // Status: Motor läuft
  bAlarm : BOOL;        // Störung aktiv
END_VAR

VAR
  tDelayStart : TON;    // Verzögerung beim Start
  tTimeoutFeedback : TON; // Timeout für Rückmeldung
  bAlarmLatched : BOOL; // Gespeicherte Störung
END_VAR

// Programmlogik hier...
END_FUNCTION_BLOCK

Aufruf:

// Im OB1 oder FC
dbMotorPumpMain(
  bStart := bSystemRun AND NOT bEmergencyStop,
  bStop := bSystemStop OR bEmergencyStop,
  bFeedback := ixMotorPumpMainFeedback
);
qxMotorPumpMainStart := dbMotorPumpMain.qxStart;

5.2.Funktionen (FC) - Zustandslos

Wann verwenden?

  • Berechnungen ohne Zustand
  • Skalierungen
  • Mathematische Operationen
  • Hilfsfunktionen

Beispiel: Temperatur-Skalierung

FUNCTION FC_ScaleTemperature : REAL
VAR_INPUT
  iwRawValue : INT;  // Rohwert von Sensor (0-27648)
  rMinTemp : REAL;   // Minimale Temperatur (z.B. -50°C)
  rMaxTemp : REAL;   // Maximale Temperatur (z.B. +150°C)
END_VAR

// Skalierung 0-27648 → rMinTemp bis rMaxTemp
FC_ScaleTemperature := rMinTemp +
  (REAL#iwRawValue / 27648.0) * (rMaxTemp - rMinTemp);
END_FUNCTION

Aufruf:

rTemperatureTank1 := FC_ScaleTemperature(
  iwRawValue := iwTempSensor1,
  rMinTemp := -50.0,
  rMaxTemp := 150.0
);

6.Best Practice 4: Fehlerbehandlung nach NAMUR NE 107

NAMUR NE 107 ist der Industriestandard für Selbstüberwachung und Diagnose in der Prozessindustrie. Im Maschinenbau hat er sich ebenfalls etabliert.

6.1.Die 4 Zustände

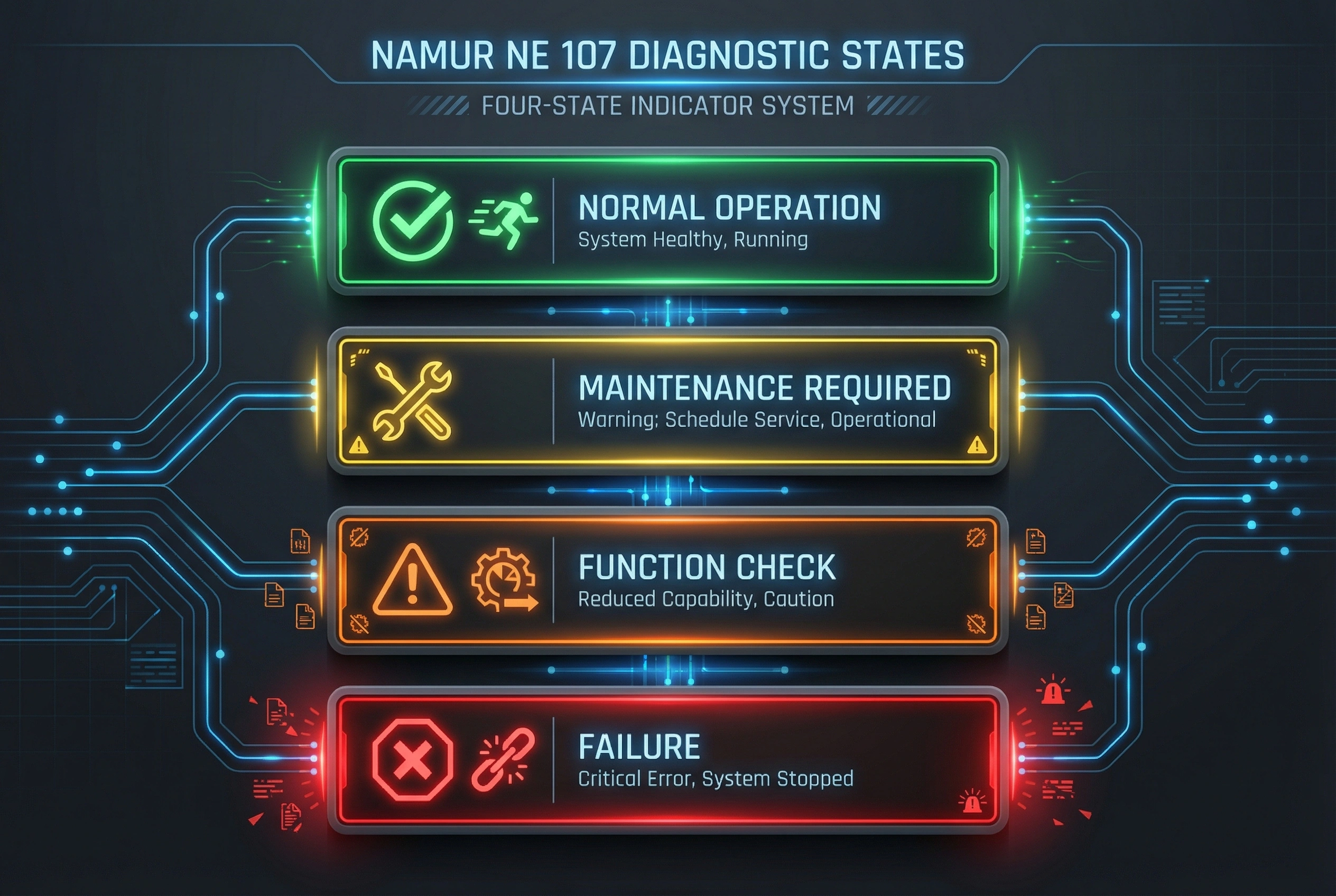

NAMUR NE 107 Diagnosezustände: Normal Operation, Maintenance Required, Function Check, Failure

6.2.Implementierung mit FB_AlarmHandler

FUNCTION_BLOCK FB_AlarmHandler
VAR_INPUT
  bTrigger : BOOL;          // Alarm-Auslöser
  eAlarmLevel : INT;        // 1=Info, 2=Warning, 3=Error, 4=Critical
  sAlarmText : STRING[80];  // Alarm-Text
END_VAR

VAR_OUTPUT
  bAlarmActive : BOOL;      // Alarm ist aktiv
  bAckRequired : BOOL;      // Quittierung erforderlich
END_VAR

VAR
  bAlarmLatched : BOOL;     // Gespeicherter Alarm
  dtTimestamp : DATE_TIME;  // Zeitstempel des Alarms
END_VAR

// Logik: Alarm speichern, Zeitstempel setzen, ggf. quittieren
IF bTrigger AND NOT bAlarmLatched THEN
  bAlarmLatched := TRUE;
  dtTimestamp := CURRENT_TIMESTAMP();
  bAlarmActive := TRUE;

  // Logging zu HMI/SCADA
  // ...
END_IF;

bAckRequired := bAlarmLatched AND eAlarmLevel >= 3;
END_FUNCTION_BLOCK

Best Practice: Ein zentraler Alarm-Manager sammelt alle Alarme und kommuniziert sie gebündelt zum HMI.

7.Best Practice 5: Versionierung mit Git

Ja, Git funktioniert auch für SPS-Code! Seit TIA Portal v18 ist die Integration deutlich einfacher geworden.

7.1.Setup: TIA Portal mit Git

1. Multiuser Engineering aktivieren

TIA Portal → Projekt → Eigenschaften → Multiuser Engineering → Aktivieren

2. Projekt in Git-freundlichem Format speichern

# .gitignore für TIA Portal
*.ap18
*.zap18
__OPNB*
*.bak

3. Git-Repository initialisieren

git init
git add .
git commit -m "Initial commit: TIA Portal project setup"

7.2.Branching-Strategie für SPS-Projekte

main (Produktiv-Code)
  ├── develop (Entwicklung)
  │    ├── feature/motor-control-update
  │    ├── feature/add-safety-logic
  │    └── bugfix/alarm-text-typo
  └── hotfix/critical-emergency-stop-bug

Workflow:

  1. Feature-Branch erstellen: git checkout -b feature/new-conveyor-logic
  2. Änderungen committen: git commit -m "Add conveyor start delay 2s"
  3. Pull Request erstellen (GitHub, GitLab)
  4. Code-Review durch zweiten Programmierer
  5. Merge in develop
  6. Testing auf Entwicklungs-SPS
  7. Release-Branch → main

8.Best Practice 6: Kommentare und Dokumentation

8.1.Code-Kommentare: Die 3-Zeilen-Regel

Schlecht:

// ❌ Offensichtlich, bringt nichts
bMotorRun := TRUE;  // Motor starten

Gut:

// ✅ Erklärt WARUM, nicht WAS
// Verzögerung 2s wegen Druckaufbau im Hydraulik-Kreislauf
// (Siehe Anforderung REQ-HYD-012)
tDelayStart(IN := bStartRequest, PT := T#2S);
qxMotorStart := tDelayStart.Q;

8.2.Dokumentations-Standards

Für jeden FB/FC:

(*
  Name: FB_MotorControl
  Version: 1.2.0
  Autor: David Prybisch
  Datum: 2025-11-22

  Beschreibung:
    Standardisierter Motorsteuerung mit Anlaufverzögerung,
    Rückmeldungsüberwachung und Störungsspeicherung.

  Änderungshistorie:
    v1.2.0 - 2025-11-22 - Timeout-Überwachung hinzugefügt
    v1.1.0 - 2025-10-15 - NAMUR-Alarm-Integration
    v1.0.0 - 2025-09-01 - Erste Version
*)
FUNCTION_BLOCK FB_MotorControl
// ...
END_FUNCTION_BLOCK

UML-Diagramme für Systemarchitektur:

Nutzen Sie Tools wie PlantUML oder Microsoft Visio, um die Gesamtarchitektur zu visualisieren.

Ausführlich: Was vollständig in eine Anlagendokumentation gehört, welche 12 Punkte bei der Übergabe zählen und wie sich eine verlorene Bestandsdokumentation rekonstruieren lässt, steht im eigenen Artikel SPS-Dokumentation: Was hineingehört, was bei der Übergabe zählt.

9.Best Practice 7: Testing und Simulation

9.1.Simulation mit PLCSIM

Siemens PLCSIM Advanced ermöglicht das Testen von SPS-Programmen ohne physische Hardware:

Workflow:

  1. SPS-Programm im TIA Portal entwickeln
  2. PLCSIM Advanced starten und Projekt laden
  3. Variablen über Beobachtungstabelle setzen und prüfen
  4. Ablaufsteuerungen systematisch durchtesten

Vorteile:

  • Fehler früh erkennen – im Büro statt beim Kunden
  • Neue Programmierer können gefahrlos testen
  • Änderungen vor der Inbetriebnahme validieren

10.Best Practice 8: Performance-Optimierung

10.1.CPU-Auslastung im Blick behalten

Häufige Performance-Killer:

  1. Zu viele Timer/Counter → Nutzen Sie Arrays statt einzelner Variablen
  2. String-Operationen in Echtzeitzyklen → Lagern Sie in niederpriorisierte Tasks aus
  3. Komplexe Berechnungen in OB1 → Verwenden Sie zyklische Interrupts (OB35)

Beispiel: Array-basierte Timer-Verwaltung

// ❌ SCHLECHT: 100 einzelne Timer
VAR
  tMotor1 : TON;
  tMotor2 : TON;
  // ... 98 weitere Timer
END_VAR

// ✅ GUT: Array von Timern
VAR
  atMotorTimers : ARRAY[1..100] OF TON;
END_VAR

// Aufruf in Schleife
FOR i := 1 TO 100 DO
  atMotorTimers[i](IN := abMotorStart[i], PT := T#2S);
  aqxMotorStart[i] := atMotorTimers[i].Q;
END_FOR;

10.2.Speicher-Optimierung mit Multi-Instanzen

Problem: Jeder FB-Instanz verbraucht eigenen DB (Instanz-DB).

Lösung: Multi-Instanzen für wiederkehrende Bausteine.

// FB_ConveyorLine enthält 10x FB_MotorControl als Multi-Instanz
FUNCTION_BLOCK FB_ConveyorLine
VAR
  Motor1 : FB_MotorControl;  // Multi-Instanz
  Motor2 : FB_MotorControl;
  // ...
END_VAR

// Nur EINE Instanz von FB_ConveyorLine anlegen
dbConveyorLine : FB_ConveyorLine;  // Spart 90% Speicher vs. 10 separate FBs

11.Fehlersuche in SPS-Programmen: systematisch statt Trial-and-Error

Alle bisherigen Best Practices zahlen sich spätestens dann aus, wenn eine Anlage steht und der Fehler unter Zeitdruck gefunden werden muss. Wer strukturiert programmiert, sucht Fehler nicht – er grenzt sie ein. Trial-and-Error kostet dagegen Stunden und riskiert Folgeschäden.

11.1.Systematisch eingrenzen statt raten

Jede effiziente Fehlersuche folgt derselben Kette: Symptom → betroffener Baustein → Signalpfad → Ursache. Beginnen Sie mit dem konkreten Symptom („Förderband läuft nicht an"), lokalisieren Sie den zuständigen Baustein (FB_ConveyorControl) und verfolgen Sie das Signal rückwärts vom Ausgang zu seinen Bedingungen. Genau hier zahlt sich eine klare Bausteinstruktur aus: Ist jeder Anlagenteil in einem eigenen FB gekapselt und sprechend benannt, wissen Sie sofort, wo Sie suchen müssen – statt sich durch tausende Netzwerke in OB1 zu wühlen.

11.2.Die richtigen TIA-Portal-Werkzeuge

  • Beobachtungstabellen zeigen Live-Werte, ohne den Prozess zu stören – das Standardwerkzeug zum Mitlesen von Signalen.
  • Querverweise (Cross-References) verraten, wo eine Variable geschrieben und gelesen wird – das erste Mittel gegen Doppelzuweisungen.
  • Die Aufrufstruktur deckt auf, ob ein Baustein überhaupt zyklisch aufgerufen wird.
  • Der Diagnosepuffer der CPU protokolliert Hardware-Ereignisse, Baugruppenausfälle und STOP-Ursachen mit Zeitstempel – der erste Blick bei jeder Störung.
  • Ein Online-/Offline-Vergleich entlarvt undokumentierte Änderungen „von der letzten Nachtschicht".

11.3.Typische Fehlerklassen kennen

  • Doppelzuweisungen: Dieselbe Variable wird in zwei Bausteinen geschrieben – der zuletzt bearbeitete „gewinnt". Über Querverweise sofort sichtbar.
  • Flankenfehler: Eine Aktion feuert dauerhaft statt einmalig, weil eine steigende Flanke (R_TRIG) fehlt oder ein Flankenmerker mehrfach genutzt wird.
  • Zeit- und Zykluszeitprobleme: Ein Timer, dessen Bedingung im selben Zyklus zurückgesetzt wird, läuft nie ab; zu lange Zykluszeiten lösen den Zeitfehler-OB (OB80) aus.
  • Hardware vs. Software: Grenzen Sie ein, bevor Sie im Code suchen. Zeigt der Diagnosepuffer einen Baugruppenausfall oder meldet eine Peripherie-LED einen Fehler, liegt die Ursache nicht im Programm.

11.4.Sauberer Code beschleunigt jede Diagnose

Die FC/FB-Trennung, sprechende Namen und die klare Hierarchie aus den vorherigen Kapiteln sind kein Selbstzweck: Sie verwandeln stundenlanges Rätselraten in ein gezieltes Eingrenzen von Minuten. Ein kommentierter Baustein mit eindeutiger Verantwortung sagt Ihnen schon beim Draufschauen, was er tun soll – und damit auch, wo er vom Soll abweicht.

Ausführlich: Die vollständige Vorgehensweise – Hardware zuerst ausschließen, die fünf häufigsten Fehlerklassen und die Reihenfolge, die unter Zeitdruck trägt – steht im eigenen Artikel Fehlersuche in SPS-Programmen: systematisch eingrenzen.

12.Fazit: Professionelle SPS-Programmierung zahlt sich aus

Die Investition in strukturierte, wartbare SPS-Programme rentiert sich mehrfach:

  • Schnellere Fehlersuche durch sprechende Variablennamen und klare Struktur
  • Kürzere Einarbeitungszeit für neue Programmierer
  • Weniger Maschinenstillstände durch bessere Fehlerbehandlung
  • Einfachere Wartung über die gesamte Anlagenlebensdauer

12.1.Checkliste für Ihr nächstes SPS-Projekt

  • Namenskonventionen mit Team vereinbart und dokumentiert
  • Hierarchische Programmstruktur geplant (UML-Diagramm)
  • IEC 61131-3-Standards eingehalten
  • Alarm-Management nach NAMUR NE 107 implementiert
  • Git-Repository angelegt und .gitignore konfiguriert
  • Simulation mit PLCSIM vorbereitet
  • Code-Review-Prozess etabliert
  • Dokumentation (FB-Header, Systemarchitektur) erstellt

13.Infografik: SPS Best Practices auf einen Blick

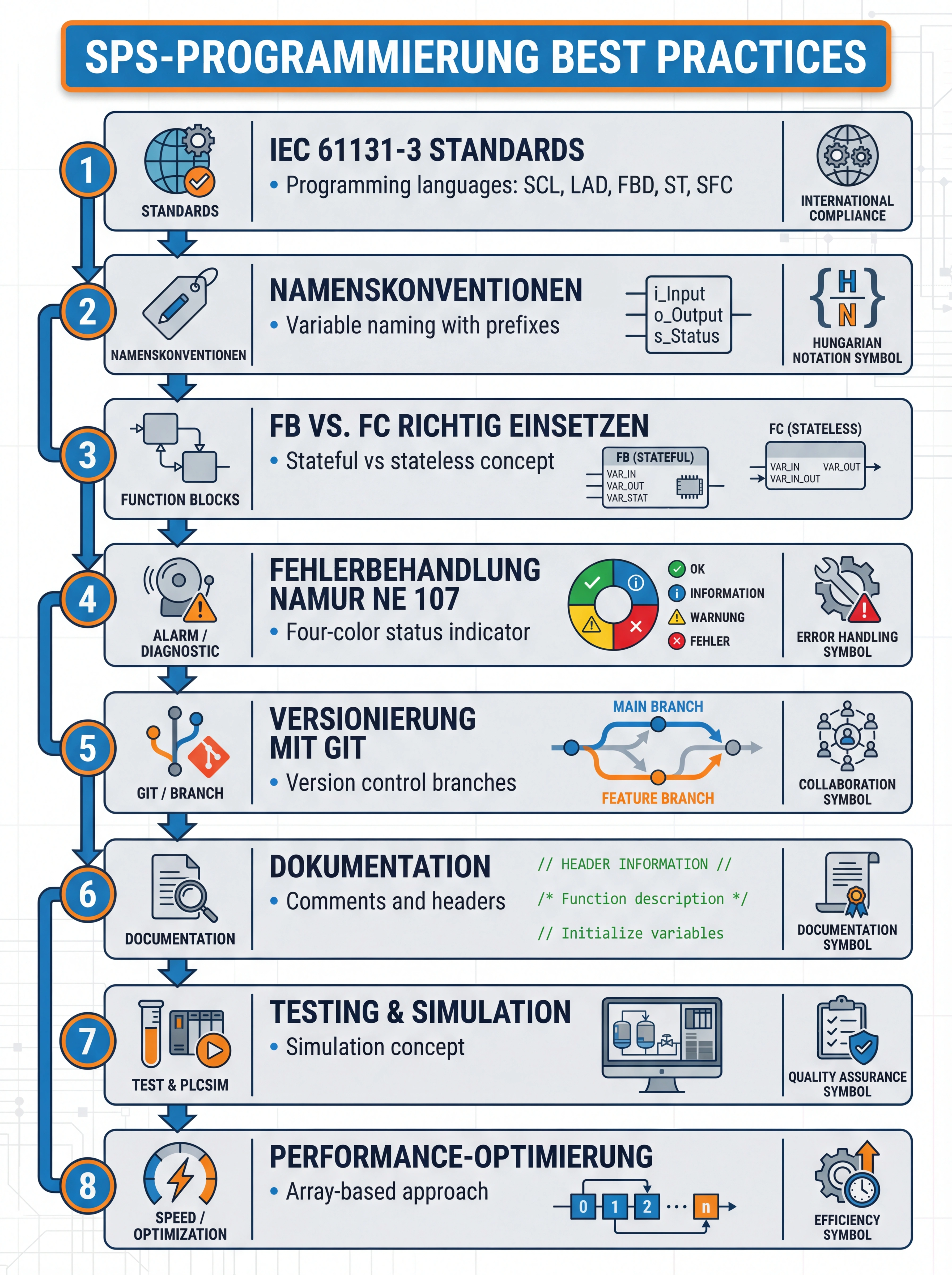

SPS-Programmierung Best Practices Infografik: Checkliste für strukturierte, wartbare SPS-Programme

14.Weiterführende Ressourcen


Über den Autor: David Prybisch ist seit über 10 Jahren als SPS-Programmierer tätig. Er unterstützt Maschinenbauer bei strukturierter Programmierung mit Siemens TIA Portal, Code-Reviews und Inbetriebnahme – im Saarland, in Luxemburg und der Region Trier ebenso wie für Kunden in der Schweiz.

Schlagwörter

SPS-ProgrammierungTIA PortalIEC 61131-3SiemensBest PracticesCode QualityNAMUR NE 107SCLAutomatisierung

Fragen zu Ihrem Automatisierungsprojekt?

Als Automatisierungsingenieur in Stadtbredimus, Luxemburg biete ich kostenlose Erstberatungen für Unternehmen in der Großregion Saar-Lor-Lux.

David Prybisch · SPS · HMI · Inbetriebnahmen

Weitere Artikel

Häufige Fragen

Sollte ich Funktionsbausteine (FB) oder Funktionen (FC) verwenden?

Verwenden Sie Funktionsbausteine (FB) für zustandsbehaftete Logik (z.B. Motorsteuerung mit Störungsspeicher, Ventilsteuerung mit Feedback) und Funktionen (FC) für zustandslose Berechnungen (z.B. Skalierung, mathematische Operationen). FBs haben einen Instanz-Datenbaustein und behalten Werte zwischen Aufrufen – ideal für Anlagenteile. FCs sind Speicher-effizienter für wiederkehrende Berechnungen ohne Zustand.

Wie strukturiere ich große SPS-Programme am besten?

Nutzen Sie eine hierarchische Struktur: (1) Hauptprogramm (OB1) ruft nur Ablaufsteuerungen auf, (2) Ablaufsteuerungen (z.B. PackML-Zustände) koordinieren Anlagenteile, (3) Anlagenteile (Motoren, Ventile) sind als FB mit Standardinterface implementiert, (4) Utility-Funktionen (Skalierung, Alarme) in FC ausgelagert. Verwenden Sie Multiinstanzen, um Speicher zu sparen. Dokumentieren Sie die Struktur in einem UML-Diagramm.

Was sind die wichtigsten Namenskonventionen für SPS-Code?

Etablierte Best Practices: (1) Präfixe für Datentypen (bMotorRun für Bool, iTemperature für Int), (2) Pascal Case für Bausteine (FB_MotorControl), (3) Prefix für E/A (ixInputName, qxOutputName), (4) Sprechende Namen statt Abkürzungen (bMotorPumpMainRun statt bMPMR), (5) Konsistente Sprache (entweder DE oder EN, niemals gemischt). Tools wie Siemens Code Quality Check helfen bei der Einhaltung.

Wie implementiere ich professionelle Fehlerbehandlung in SPS-Code?

Best Practice ist ein zentraler Alarm-Baustein nach NAMUR NE 107 mit 4 Ebenen: (1) Fehler (Error) - Anlage stoppt, (2) Warnung (Warning) - Anlage läuft, Wartung erforderlich, (3) Info (Message) - Statusmeldungen, (4) Out of Service - Bauteil deaktiviert. Nutzen Sie die Siemens ProDiag-Bibliothek oder erstellen Sie einen FB_AlarmHandler, der Störungen mit Zeitstempel im HMI anzeigt und per OPC UA an übergeordnete Systeme meldet.

Kann ich Git für SPS-Projekte verwenden?

Ja, und Sie sollten! TIA Portal v18+ unterstützt Git-Integration über Multiuser Engineering. Speichern Sie TIA-Projekte im Openness-Format (XML-basiert), das Git-freundlich ist. Verwenden Sie .gitignore für Binary-Dateien. Commit-Messages sollten Änderungen klar beschreiben (z.B. 'Add motor start delay in FB_MotorControl'). Branching-Strategie: Feature-Branches für neue Funktionalität, Hotfix-Branches für kritische Fehler. Tools wie PlcGit erleichtern Diff-Visualisierung.

Was ist der Unterschied zwischen SCL und AWL in der SPS-Programmierung?

SCL (Structured Control Language) ist eine höhere Programmiersprache ähnlich Pascal/C, ideal für komplexe Berechnungen, Schleifen und Datenverarbeitung. AWL (Anweisungsliste) ist eine Low-Level-Sprache ähnlich Assembler, die direkten Registerzugriff ermöglicht. Empfehlung: Verwenden Sie SCL für 80% des Codes (bessere Lesbarkeit, einfachere Wartung) und AWL nur für zeitkritische Optimierungen oder Legacy-Systeme. TIA Portal bietet beide Sprachen, moderne Projekte setzen fast ausschließlich auf SCL.

Wie lange dauert es, SPS-Programmierung zu lernen?

Mit Grundkenntnissen in Programmierung: 3-6 Monate für solide Basics, 1-2 Jahre für professionelles Niveau. Lernpfad: (1) IEC 61131-3 Grundlagen (2 Wochen), (2) TIA Portal Bedienung (1 Monat), (3) Erstes Projekt mit Mentor (2-3 Monate), (4) Vertiefung Safety, HMI, Netzwerke (6+ Monate). Wichtig: Theorie allein reicht nicht – praktische Erfahrung an echten Anlagen ist unverzichtbar. Siemens SCE bietet kostenlose Schulungsunterlagen.

Welche SPS-Programmiersprache sollte ich als Anfänger lernen?

Starten Sie mit LAD (Kontaktplan) für einfache Logik – es ist visuell und intuitiv für Elektriker. Parallel dazu SCL (Structured Control Language) lernen für komplexere Aufgaben. SCL ist die Zukunft: kompakter, besser lesbar, und näher an modernen Programmiersprachen. FBD (Funktionsbausteindiagramm) ist gut für Regelungstechnik. SFC (Ablaufsprache) für Sequenzen. Tipp: Beherrschen Sie SCL + LAD, dann sind Sie für 95% aller Projekte gewappnet.
